Na tej stronie zamieściłem materiały na temat syntezy  :

VFO DDS bazującej na rozwiązaniu Andreasa DL4JAL

Obecna synteza przeszłą już  tyle zmian że powoli przestaje przypominać oryginał -)

Starałem się aby zgromadzone materiały umożliwiły samodzielne wykonanie tego urządzenia

Zamieszczone poniżej  materiały są w wersji roboczej, także proszę kolegów o wyrozumiałość.

Stwierdziłem jednak, że nawet robocza wersja tych materiałów stanowi cenne źródło informacji dla konstruktorów.

  opis poniżej tabelki z aktualnościami  >>>>>>>

Najnowsza wersja syntezy - „DDS2” info >..tutaj !!!.



              U W A G A ! ! ! ! !
Układy scalone Analog Device DDS  dostępne na ALLEGRO
                 to przeważnie darmowe SAMPLE
które są sprzedawane przez cwaniaczków !! - nie daj się oszukać !!
nie płać za coś co ktoś dostał za darmo i do tego łamie prawo .....


Podstawowe informacje o SAMPLACH z Analog Device
http://www.analog.com/productSelection/orderSamples/samples_faq.html
http://www.analog.com/productSelection/orderSamples/index.html





  GŁÓWNE MENU STRONY:

 Krótki opis możliwości syntezy DDS na bazie rozwiązania DL4JAL

 Schemat syntezy DDS DL4JAL oraz schemat przykładowych filtrów wyjściowych

 Spis niezbędnych elementów elektronicznych oraz karty katalogowe

 Schemat blokowy przykładowego podłączenia do TRXa

 Szkic schematu elektronicznego przedstawiający możliwość podłączenia do TRXa

  DDS DL4JAL jako GENERATOR SERWISOWY i WOBULOSKOP !!!!!!!

 IMPULSATOR - co to za zwierze ??? (jak zrobić samemu)

 Płytki PCB w formacie TIFF w wersji V07   oraz starsze V05 oraz V06
a także porady jak samemu wykonać PCB metodą TERMOTRANSFER

 Porady montażowe - czyli jak lutować scalak SMD i uruchamianie DL4JAL

 Zdjęcia montażowe dla wersji V05 oraz FILTR PCB

 Zdjęcia montażowe dla wersji V06

 Co nowego na płytkach w wersji V07

 Instrukcja obsługi DDS DL4JAL

 Do pobrania OPROGRAMOWANIE do syntezy DL4JAL z POLSKIM MENU
powoli posuwają się prace nad kompilatorem ON-LINE przez WWW        na razie to tylko DEMO projektu Balinua....

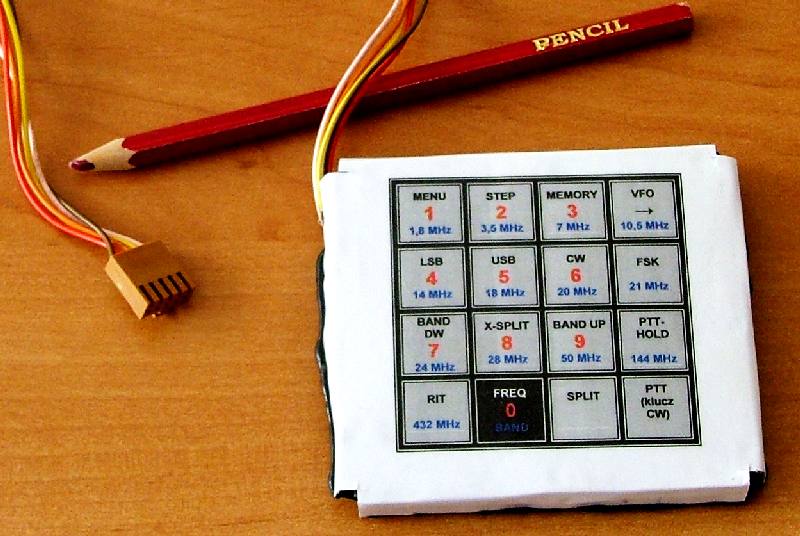

Taka PEŁNA klawiatura funkcyjno-numeryczna dział tylko z nowym oprogramowaniem dla  DDS2
przykładowa technologia wykonania TUTAJ  - opis jak firmy robią podobne klawiatury do urządzeń komercyjnych



Filtry na wyjściu DDSa:
- testowane przez Henia OK2SAI
- propozycje Zbyszka SP7EWL



Sterowanie scalaka DDS-a wprost z portu  LPT
dobre do testowego odpalenia samego scalaka DDS

   Programowanie ISP układu AT89S52  bezpośrednio w płytce DL4JAL

   Do pobrania program  ISP Programmer

Jak zrobić plik HEX  z pliku BIN ( sprawdzone :-)

   Oryginalny opis programu ISP Programmer >>  OPIS

   MODYFIKACJE - czyli jak uzyskać większe napięcie bez wzmacniacza i inne ciekawostki
(zastosowanie transformatora na wyjściu POPRAWIA  TAKŻE  sygnał wcz !!!!)

   Kilka słów z pomiarów o zasadności stosowania trybu IDLE procesora



Materiały dla dociekliwych – większość po angielsku POLECAM



 GALERIA - czyli DDSy odpalone -albo odpalane .... oraz inne cuda techniki....

  Linki do różnych stron w tematach pokrewnych   POLECAM ...

Jak masz jakiś fajny link o DDS  itp. - podeślij





Wszelkie pytania i sugestie kierować na email....

email: sp2swj@poczta.onet.pl



bardziej zaawansowane sprawy z programowania ==>  pytania do Zdzisława :  balinus1@pxs.pl



zapraszam także do zgłaszania uwag do  księgi gości na WWW



albo

Wyślij emaila prosto ze strony



http://www.sp2swj.sp-qrp.pl/



Podziękowania dla Andreasa DL4JAL za wsparcie

i zgodę na "grzebanie" w jego oprogramowaniu celem spolszczenia

 Viel Dank für Andreas DL4JAL für Unterstützung und Vereinbarung

für Änderungsquellenprogramm der polnischen Version von Software

Strona autora oryginalnego projektu syntezy DL4JAL

http://members.aol.com/Dl4JAL/DDS.html
