Próby z filtrami na wyjściu DDS



Kolega Henio OK2SAI robił różne próby z podłączaniem DDSa  do mieszacza.

Dla wyjaśnienia podam używa on mieszacza U350 a dla porównania ma analogowe VFO z transceivera DRAKE



W każdym z przypadków do wzmacniania sygnału z DDS-a  używał układu LT1252



próby były prowadzone z:

1.      bezpośrednim podłączaniem DDSa  do mieszacza

2.      podłączeniem przez filtr dolnoprzepustowy

3.      podłączeniem przez filtr pasmowoprzepustowy





Okazało się że najlepsze rezultaty praktycznego wycięcia śmieci daje filtr na 3 pierścionkach ( AMIDON)

i z takimi filtrami pasmowymi praktycznie już nie słychać ptaszków.



Zdjęcia:

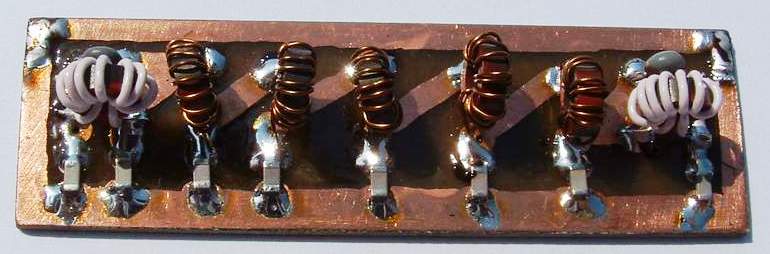

Rysunek 1 Dolnoprzepustowy - z nim jest lepiej  - ale są jeszcze ptaszki

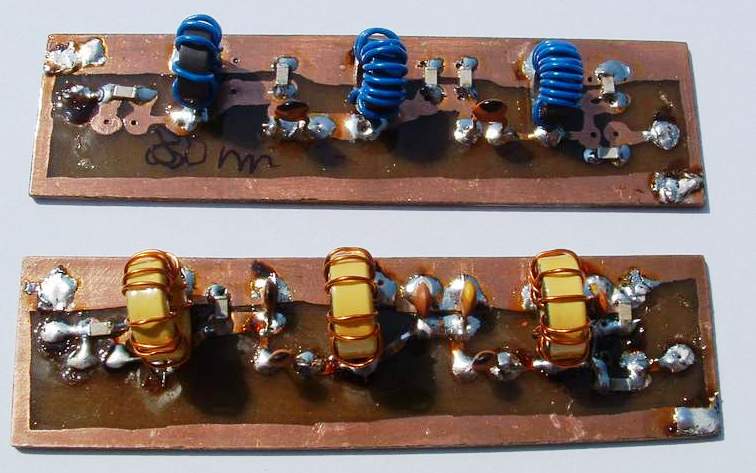

Rysunek 2 filtry pasmowe na  pasma 80 i 20 metrów

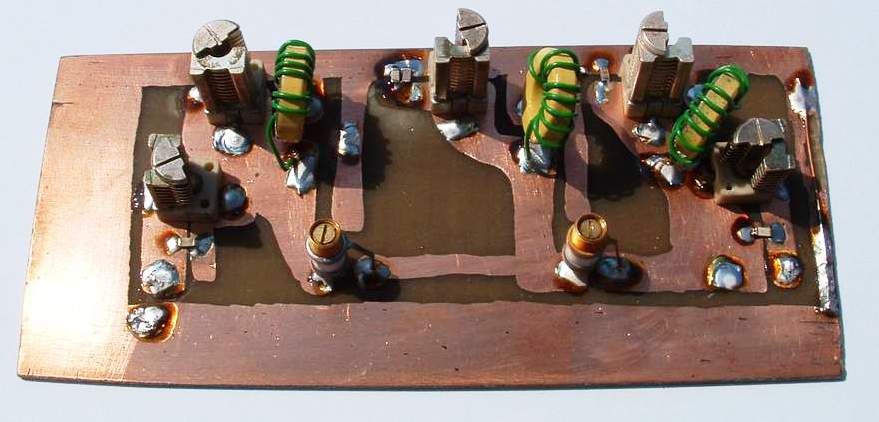

Rysunek 2 filtr eksperymentalny do dobierania wartości C
