DDS DL4JAL by SP2SWJ V06

(PCB stara wersja V05) (zdjęcia montażowe stara wersja V05)

UWAGA - zdjęcia montażowe poniżej oglądać w skali 1:1

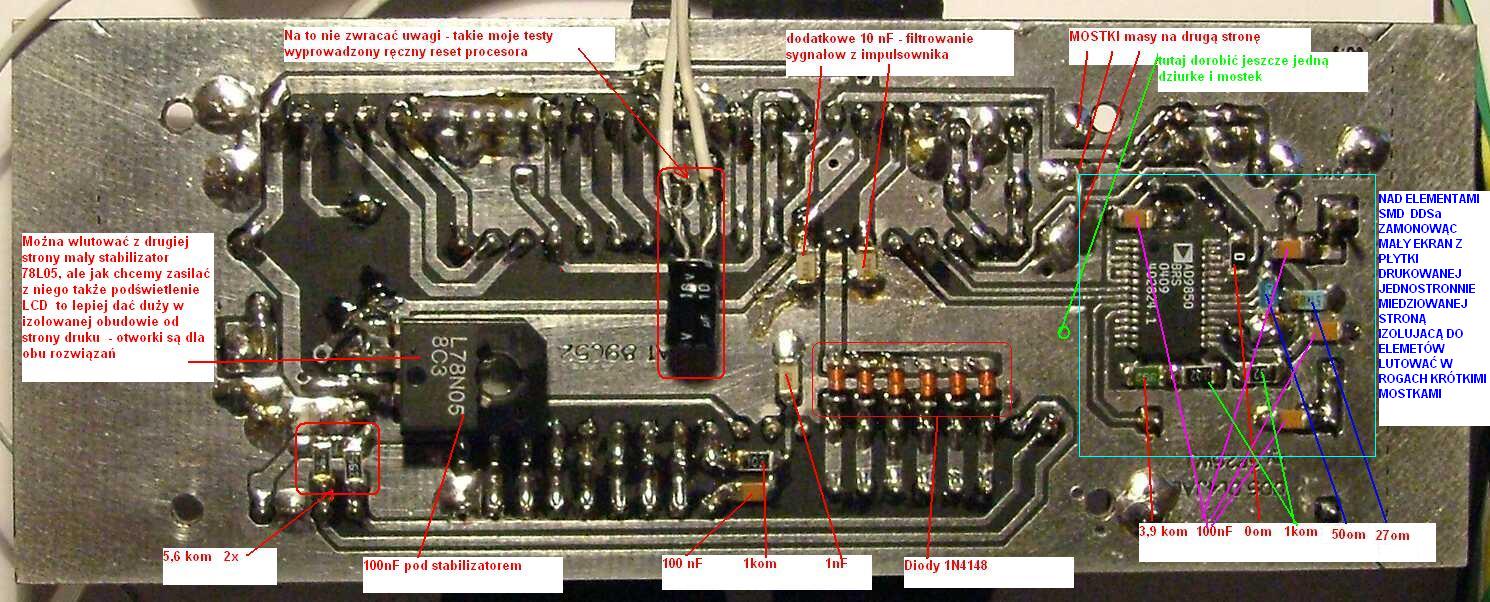

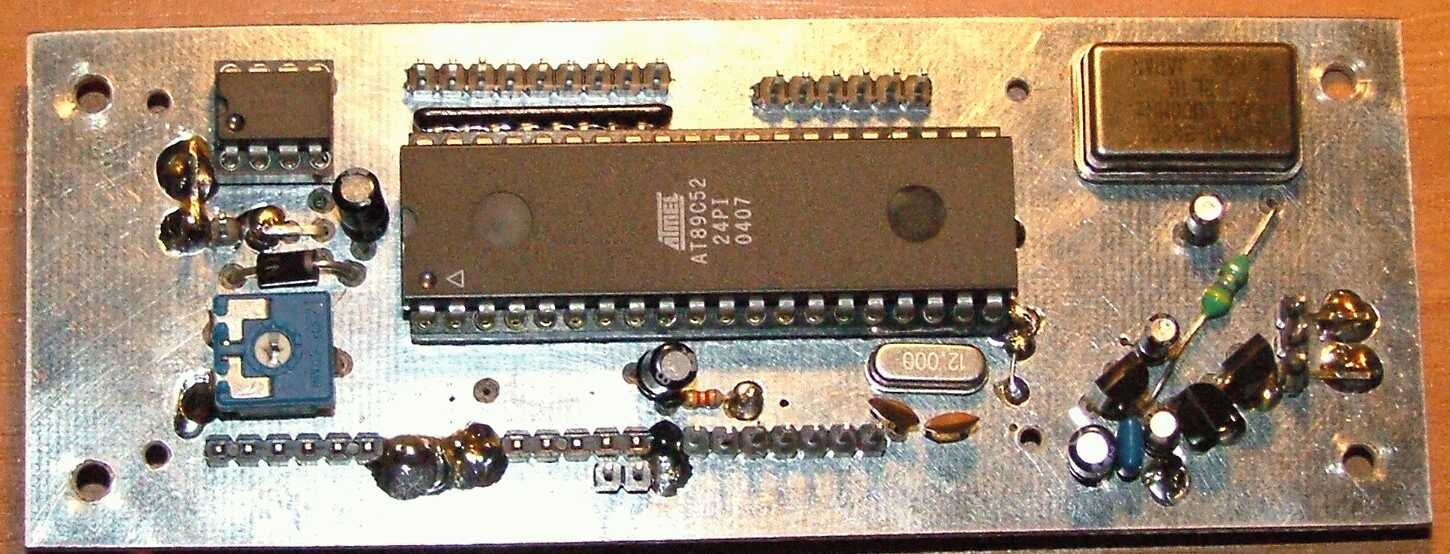

Strona elementów ====č ( OPISY )

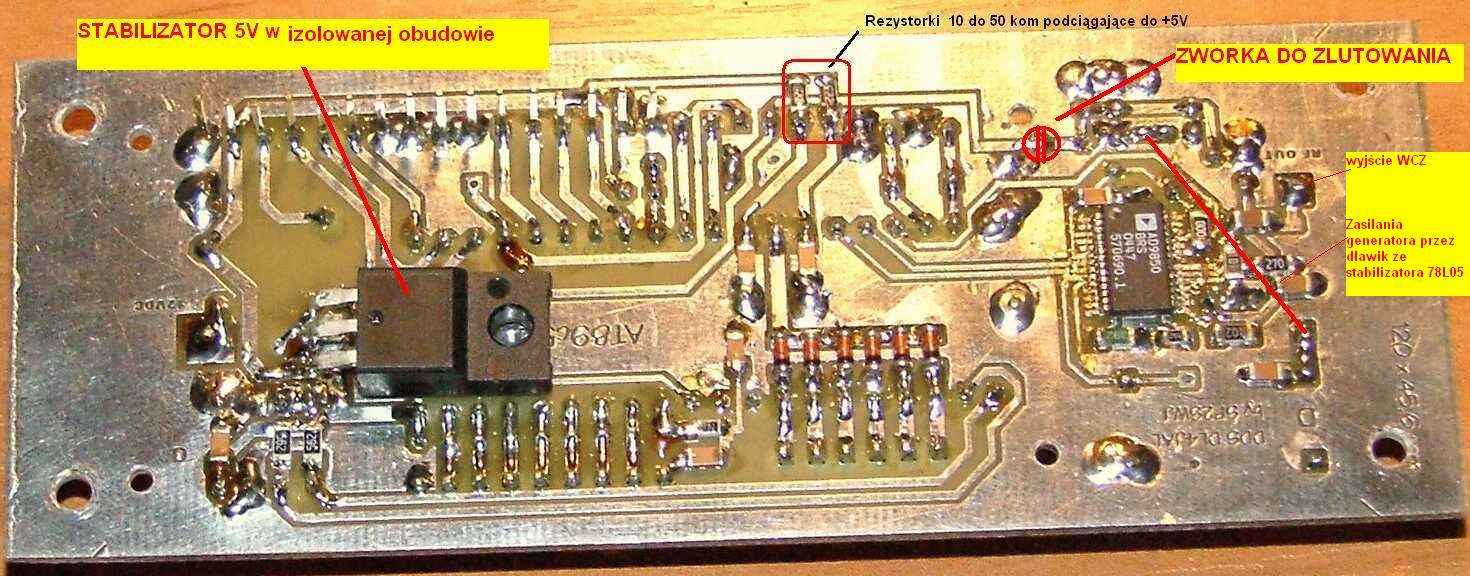

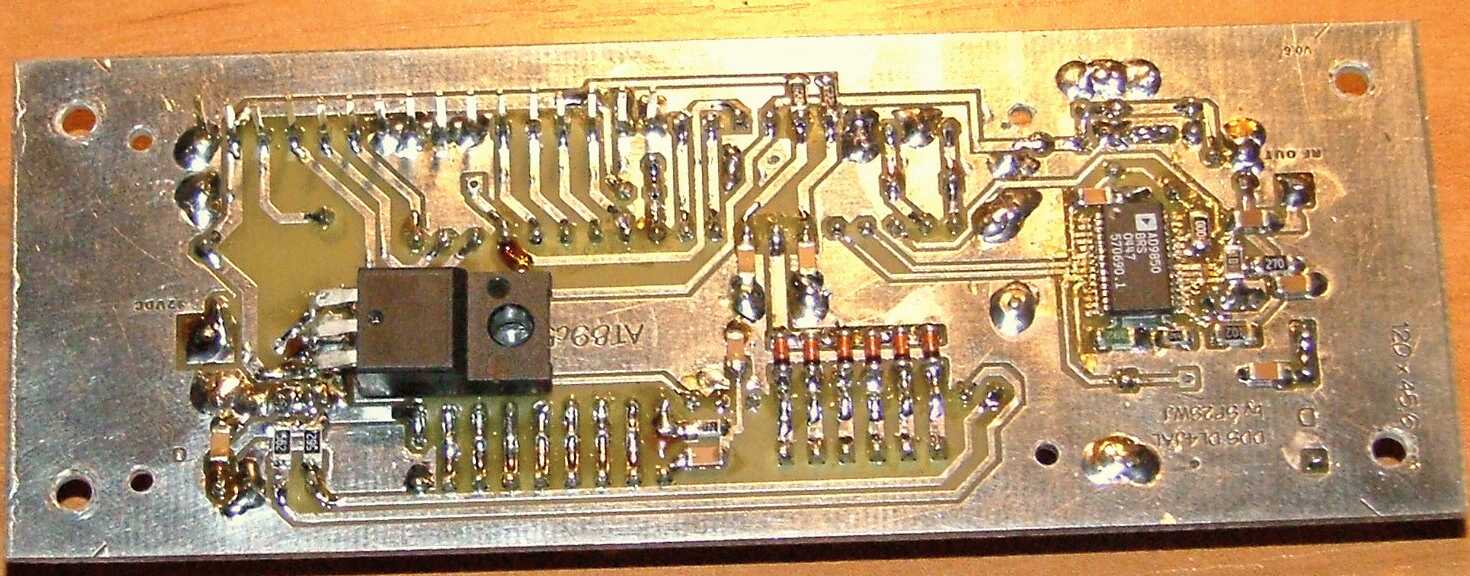

Strona druku i elementów SMD ====č ( OPISY tylko różnice względem wersji V05)

Rezystory podciągające sygnał impulsatora do +5V nie są konieczne - stosować tylko jak

impulsator daje "niejednoznaczne" przestrajanie, jak mamy dłuższe przewody

albo gubi impulsy - te rezystory mogą wtedy pomóc



UWAGA: napięcie 12V do DDSa posiada na ścieżce taką "zworkę" która należy zlutować



Od strony elementów SMD przy scalaku DDS można zastosować

jeden rezystor 51 om alb nalutować piętrowo dwa 100om



nie ma dużych różnic w stosunku do wersji V05





Wszelkie pytania i sugestie kierować na email....

email: sp2swj@poczta.onet.pl

 albo do księgi gości - jeżeli ją w końcu uruchomię J
