Poniżej zamieszczono   zdjęcia pomiarów   ŚMIECI  generowanych   przez płytkę PROCESORA





Załączone obrazki odpowiedzą  czy warto używać trybu IDLE procesora  -))))



( czyli usypiania procesora  - ten tryb pracy procesora używany jest w DL4JAl

jak nie kręcimy żadna gałką   -))  w trybie RX  procesor zawsze się USYPIA  !!!







No - moim zdaniem ZDJĘCIA poniżej  mówią  same za siebie -)))



I oczywiste jest dla  każdego że należy ZAEKRANOWAĆ  całe urządzenie  a wszystkie

przewody sygnałowe ekranować i przez przepusty

także ekranować klawiaturę  …. itd….







nie miałem pod ręka wolnego ( czytaj starego)  PC-ta  którym bym zgrał ładne ekrany po RS232 -

więc są kiepskie zdjęcia ...  ale coś  widać   -)

i wygląda to bardziej realnie …





opisy wykonanego testu :





  1. - Analizator  - pomiar wejściem antenowym   - dół wykresu  -110  dBm   góra  - 50 dBm     (  0,7 uV  do 700  uV)



  1. na wejściu  kabel sondy  oscyloskopowej   - masa do masy syntezy
    gorący koniec to przewód  oplecione wokół   syntezy  - długoścć zawinięcia około 20 cm druciku telefobicznego



  1. zakres pomiarowy  0 - 50 MHz



  1. wykonano trzy pomiary:
    • szumy własne miernika i śmieci odbierane z powietrza
    • tryb IDLE procesowa
    • procesor normalnie biega.... ( kręcimy gałką, naciskamy klawiaturę  lub tryb NADAWANIA)







w trybie IDLE widać  że zegar jest 12 MHz





dodam że wykonano „odsłuchy” (pomiary analizatorem)   sygnału z DDS na wyjściu VFO-OUT  nie pokazują  żadnej różnicy dla trybu IDLE czy  procesor biega -))))



Nie jest zauważalna zmiana widma sygnału DDS-VFO OUT



A na podstawowym generowanym sygnale nie zauważa się żadnej modulacji AM czy FM

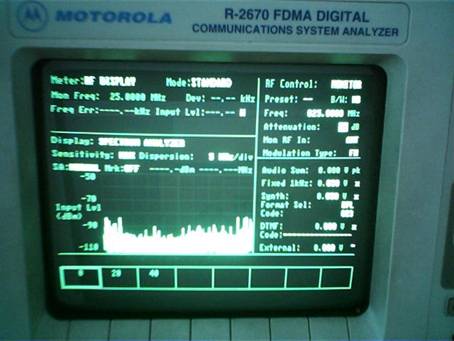

    • szumy własne miernika i śmieci odbierane z powietrza

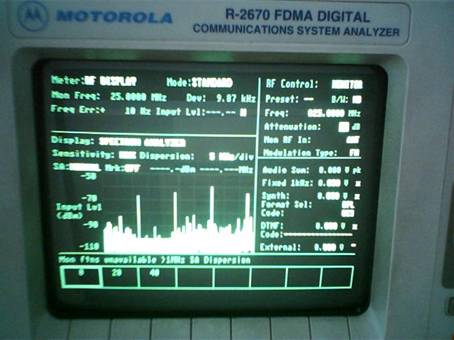

    • tryb IDLE procesowa

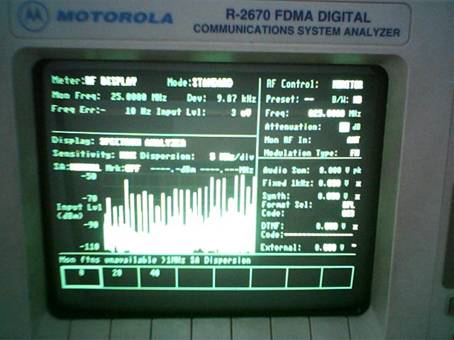

    • procesor normalnie biega.... ( kręcimy gałką, naciskamy klawiaturę  lub tryb NADAWANIA)
