Tutaj kilka opisów jak prosto sterować płytką samego DDS-a z portu LPT



Uruchamiając ostatnio analizator antenowy IW3HEV którego jednym z elementów jest DDS sterowny z porty LPT

stwierdziłem że także programy OM3CPH sterują DDS-em za pomocą tych samych pinów

dzięki temu te programy można używać do testowego sterowania płytka ze zmontowanym układem DDS



Podłączenie

port drukarki LPT

numer nogi

we wtyczce DB25



funkcja sygnału

do której nogi scalaka DDS podłączyć

18-25



MASA

2



DDS DATA        25 noga DDSA

3



DDS W_CLK     7 noga DDSA

4



DDS FQ_UD      8 noga DDSA

sygnały można podłączyć z szeregowo przez rezystory 560 om
podobnie jak zastosowano to w IW3HEV
zabezpieczy to nasz port przed potencjalnym uszkodzeniem

Do takiej zabawy najprościej wyjąc procesor z podstawki,
a jak mamy oddzielne płytki DDSa -)) to sprawa jest oczywista



Poniżej podam trzy przykładowe programy które pozwalają
na dowolne definiowanie częstotliwości generatora  kwarcu





dobry program   DL5MGD - na ekranie opisane są piny LPT i nogi DDSa

http://www.dl5mgd.de/ddssmd/ddssmd.htm

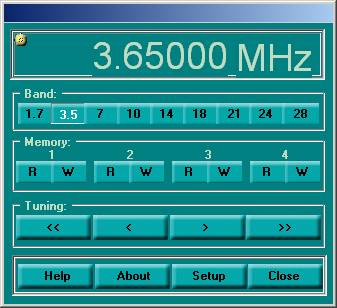

programy OM3CPH



http://www.qsl.net/om3cph/dds/rx.html              http://www.qsl.net/om3cph/dds/wobbler.html





Oczywiście programy od analizatora antenowego też sterują DDSem - ale są mniej przydatne do zabawy

http://www.sp2swj.sp-qrp.pl/IW3HEV/IW3HEV_AAN_new_SW.htm



Wszelkie pytania i sugestie kierować na email....
