Strona w trakcie budowy.......... J



Na tej stronie opisane są modyfikacje pozwalające na zwiększenie napięcie wyjściowego bez dodawania wzmacniacza

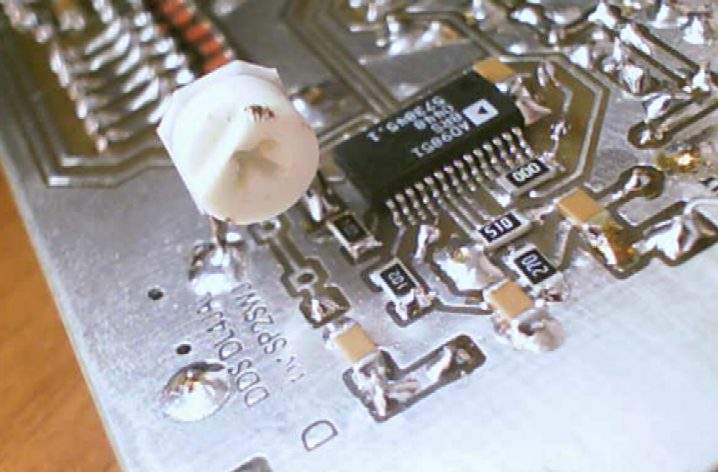

W wersji płytek V07 zastosowano możliwość podłączenia rezystora i potencjometru do regulacji napięcia wyjściowego wcz,


(scalak powyżej wlutowany jest lutownicą transformatorową)

(montaż PR-ka  >> patrz  zdjęcie i schemat poniżej)

Jeżeli nie chcemy regulacji musimy koniec rezystora przylutować do masy układu

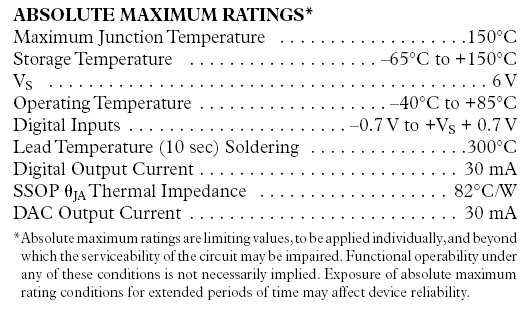

Wszystkie "udoskonalenia" dokonane na podstawie karta katalogowych układów rodziny AD985x


 Zwiększenie siły sygnału na wyjściu >>>> Zmiana rezystora Rset

Zmniejszamy wartość rezystora Rset 3,9 na 1,95 kom - dolutowujemy równolegle drugi rezystor 3,9 koma

na wyjściu sygnał wzrośnie o około 6 dB w stosunku do wersji standardowej Rset=3,9 kom

czyli będzie około 180 mV Usk ( - 2dBm)

czyli 500 mV p-p miedzyszczytowo

Napięcie na impedancji wyjściowej 50 om


 Zwiększenie siły sygnału na wyjściu >>>> Zmiana rezystora Rset

Zmniejszamy wartość rezystora Rset 3,9 kom na 1,33 kom - dolutowujemy równolegle dwa rezystory 3,9 koma

na wyjściu sygnał wzrośnie o około 12 dB dB w stosunku do wersji standardowej Rset=3,9 kom

czyli będzie około 270 mV Usk (+4dBm)

czyli 750 mV p-p miedzyszczytowo

Napięcie na impedancji wyjściowej 50 om

 UWAGA! układ pracuje wtedy przy maksymalnej "mocy" wyjściowej


 Zwiększenie napięcia sygnału na wyjściu dla innej impedancji wyjściowej

>>>> Zmiana rezystorów przy wyjściach DDSa

Układ DDS może pracować z rezystorem na wyjściu (impedancja wyjściowa układu)

jeżeli przykładowo potrzebujemy podłączyć DDS VFO do mieszacza którego impedancja wejściowa jest np. 600om

na wyjściu układu DDS maksymalne napięcie to 1,5 V czyli prąd płynący przez impedancję obciążenia (300om) to 5 mA

Czyli wartość rezystora Rset powinna być 7,8 koma

Wyjście nieużywane należy zakończyć rezystorem 300 om

Wyjście z którego bierzmy sygnał zakończamy rezystorem 600om

sygnał podajemy do naszego mieszacza przez kondensator 100nF

na wyjściu będzie około 500 mV Usk

czyli 1500 mV p-p miedzyszczytowo











 Płynna regulacja siły sygnału na wyjściu >>>> Zmiana rezystora Rset + potencjometr

Wylutowujemy rezystor Rset 3,9 koma obok układu DDS

Wlutowujemy zamiast niego kondensator 100 nF

Do pinu układu podłączamy szeregowo rezystor 1,3 kom i potencjometr 10 kom A

 Zakres regulacji to około 20 dB od około 30 mV Usk do około 270 mV Usk

(od -16 dBm do +4 dBm)

czyli od 75 mV do 750 mV p-p miedzyszczytowo

Napięcie na impedancji wyjściowej 50 om

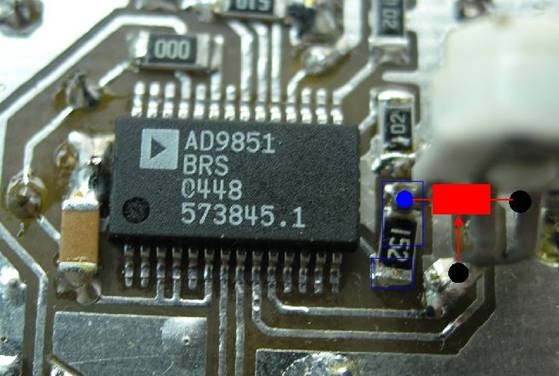

Na płytce PCB V07 rezystor RSET nie jest podłączony do masy i w zależności od opcji można podłaczyć

go na stałe do MASY albo dolutować PR-ek ja na zdjęciu i na schemacie poniżej




 Zwiększenie siły sygnału na wyjściu >>>> Transformator

Układ posiada dwa przeciwsobne wyjścia.

standardowo jedno z nich obciążone jest rezystorem 25 om a drugie 50 om + równolegle 50 om odbiornika ( 25 om)

Wylutowujemy obydwa rezystory (25 om i 50 om) oraz kondensator wyjściowy 100 nF

Do wyjść podłączamy transformator toroidalny i "terminujemy" go impedancją wyjściową





 Według producenta taki transformator zmniejsza także pewne niepożądane sygnały na wyjściu

oraz zwiększa sygnał o dodatkowe 6dB czyli w "maksymalnej" wersji na wyjściu jest aż +10 dBm

Czyli około 700 mV Usk czyli 2000 mV p-p miedzyszczytowo







Na wyjściu Można zastosować transformator o innym przełożeniu np. 1:10

i uzyskać w ten sposób duże napięcie na impedancji 600om - około 8 V

 (z opisów powyżej tylko jeszcze tego trafa 1:10 nie sprawdziłem)






Prosty nadajnik AM -))))



Zamiast potencjometru 10 kom podłączamy mikrofon elektretowy

i mamy prosty nadajnik AM -)



Równolegle do potencjometru 10 kom ustawionego na wartość 5 kom podajemy sygnał mcz przez kondensator

i mamy prosty nadajnik AM



Kondensator pomiędzy nóżka 12 a masą (ten zamiast rezystora 3,9kom)

zmniejsza tylko ilość tonów wysokich - można go nie wlutowywać przy eksperymentach z modulowaniem AM



Bardziej profesjonalne rozwiązanie znajdziesz w opisie

Amplitude Modulation of the AD9850 Direct Digital Synthesizer






 Dodatkowe ciekawe karty katalogowe ze strony Analog Device



Polecam zwłaszcza ten link > AN-557: An Experimenter's Project: (pdf, 377,565 bytes)
(Incorporating the AD9850 Complete DDS Device as a Digital LO Function in an Amateur Radio Transceiver)












 Wszelkie pytania i sugestie kierować na email....

email: sp2swj@poczta.onet.pl

 albo do księgi gości - jeżeli ją w końcu uruchomię J
