Strona w trakcie budowy..........



Uwaga!   płytki drukowane w drodze.... !!!





No to ruszył mój analizator antenowy wg IW3HEV

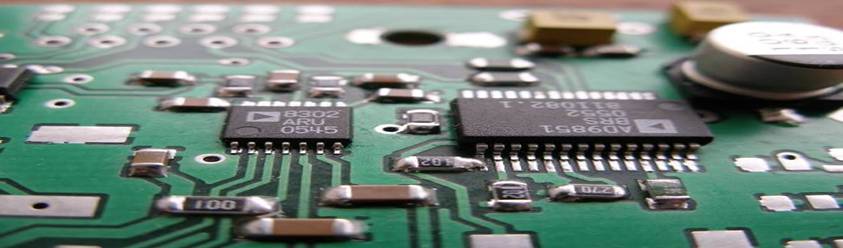

poniżej zdjęcie z wstępnej fazy powstawania urządzenia....

 (jakby się ktoś pytał jak lutowałem ten scalak niech tu kliknie ..a dowie się że transformatorówką .)

a tutaj do obejrzenia zdjęcia zmontowanego urządzenia

Poniżej kilka pomiarów różnych anten

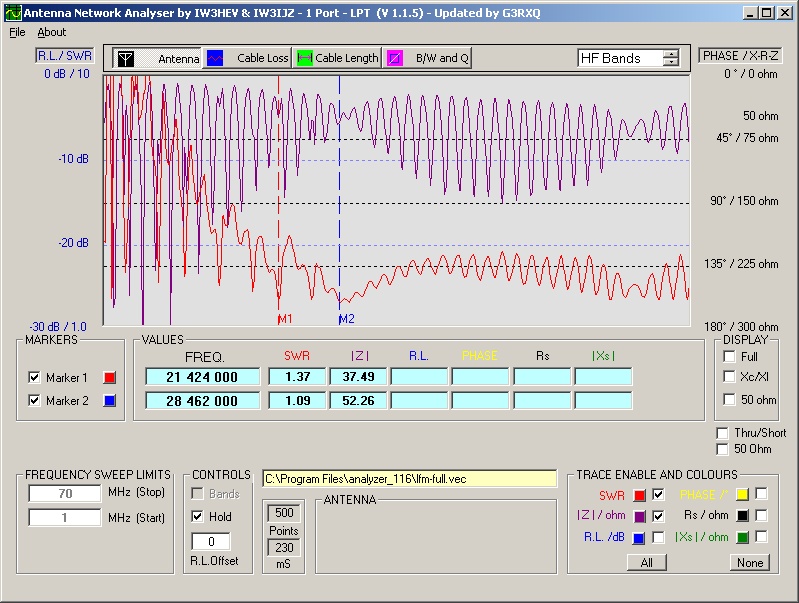

pierwszy test - pomiar anteny GP7 u kolegi SP3LFM

Oraz pomiary anteny GP7 wykonane pomiary u kolegi SP2XF

Pomiar magnetycznej antenki CB  CB  IC100 Hustler

pomiar kolejnej anteny CB   Sirio ML145

pomiary anteny konstrukcji SP3PL u SQ3FUY oraz w3dzz

pomiar anteny GP7DX  oraz T2FD u Marcina SP3OS

pomiar antenki CB  IC100 która była za bardzo obcięta około 3cm

i jak zaczarować żeby antena złapała rezonans bez wydłużania





co bardzo ważne układ startuje od pierwszego włączenia !!!





to urządzenie naprawdę działa !!!!!

poniżej kilka przykładowych  pomiarów na warsztacie...

Urządzenie jest jeszcze przed kalibracją - ale wskazuje juz całkiem dobrze

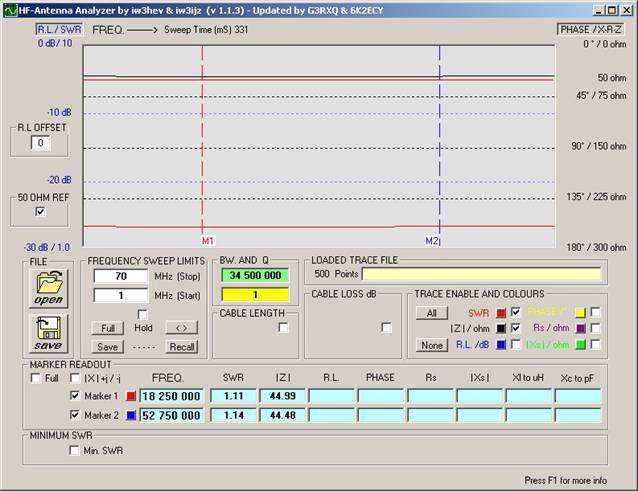

Pomiar sztucznego obciążenia 50 om w paśmie 1-70 MHz
-----------------
to ta czarna cienka kreska pierwsza od góry -))
----------------------------           czerwona to kreska odniesienia 50 om

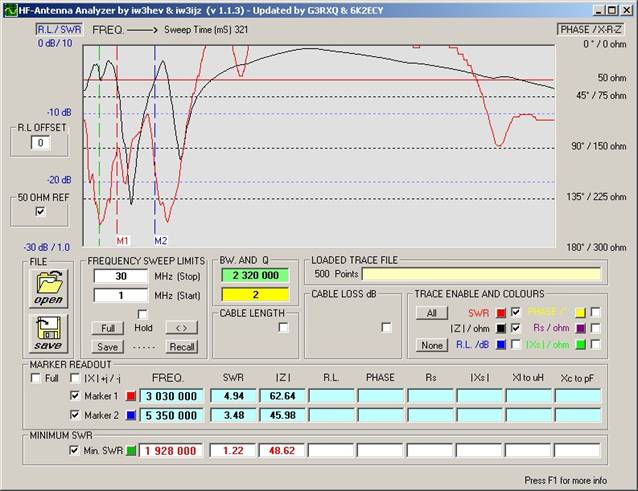

Pomiar tymczasowej anteny LW
15 metrów cienkiego drucika z balunem 1:9

jak widać SWR do 6 MHz jest jakiś tam
a na 1,9 MHz antena nawet trochę się sama stroi -)))

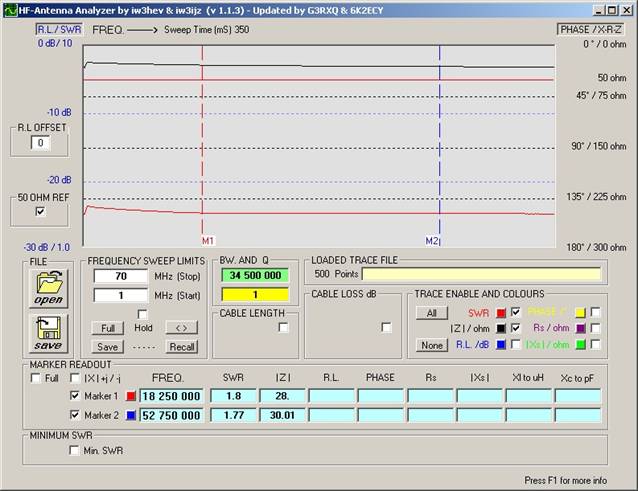

pomiar rezystora OMŁT 30 om w paśmie 1-70 MHz

Widać że Z rezystora rośnie wraz z częstotliwością - czyli mała ceweczka -))

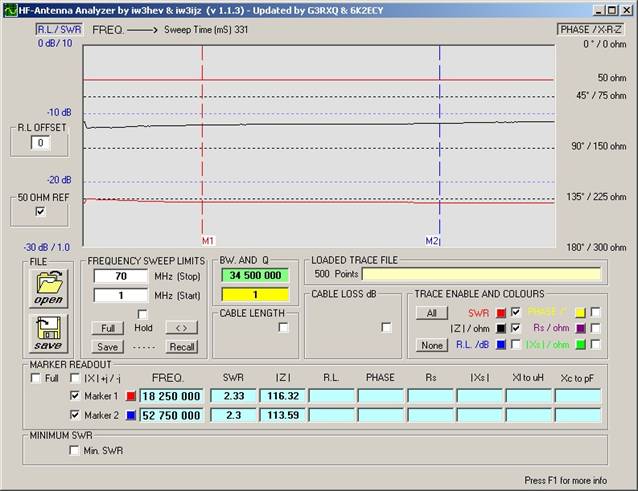

pomiar rezystora OMŁT 150 om w paśmie 1-70 MHz

tutaj dla odmiany Z maleje wraz ze wzrostem  częstotoliwości

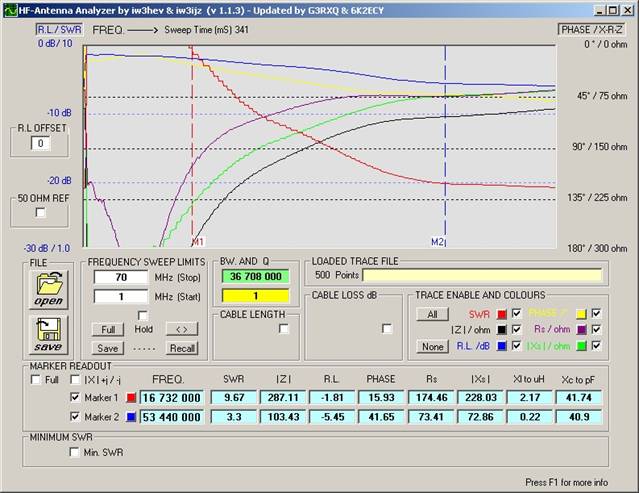

po lewej stronie pomiar rezystora OMŁT 82 om w paśmie 1-70 MHz

i  po prawej stronie pomiar tego samego R=82 omy podłączony do miernika za pomocą
kabelka koncentrycznego słuchawkowego o długości 50 cm





Pomiary najlepiej jednak robić wolniej - ustawiając większą ilość próbek -)

dla zainteresowanych kilka rysunków

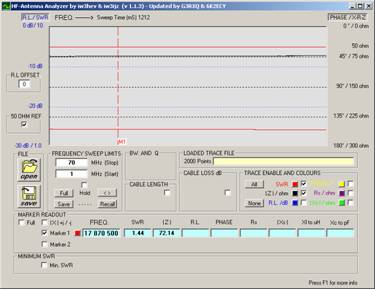

pomiar cewki z malutkiego przekaźnika - zrobiony tak dla zabawy -)





jest także nowsza wersja programu 1 1 5    oraz  1 1 6

a nawet ukazała się CAŁKIEM NOWA WERSJA

i się rozwija o nowe funkcje



Więcej o mierniku TUTAJ





to na razie na tyle....





 Wszelkie pytania i sugestie kierować na email....

email: sp2swj@poczta.onet.pl

 albo do księgi gości - J
