Analizator antenowy  IW3HEV  jest niewątpliwie przydatnym narzędziem

i na tyle ciekawym że ma nawet swoją grupę na YAHOO

jest także sporo wiele różnych innych analizatorów

Ale ten jest wyjątkowo fajny.....

Spotkałem do tej pory CZTERY wersje urządzenia 1-60 MHz

1.     Oryginalna - schemat-pcb

2.     ze wzmacniaczem

3.     ze wzmacniaczem i przekaźnikiem (wobuloskop)  - schemat-pcb

4.     z ekranem LCD  (taki dodatek do analizatora)


i właśnie zbudowałem wersję „TRZECIĄ

więcej  TUTAJJ

fotki do obejrzenia są TUTAJ

oraz zupełnie NOWA  wersję

 AAN miniVNA   do 160 MHz



Trzeba jednak śledzić  grupę  żeby być na bieżąco z rozwojem urządzenia

i zdecydować się na którąś wersję -)





Stopniowo zbieram materiały - jak będę kompletne - zamieszczę je  na  WWW

zamierzam zaprojektować nową płytkę drukowaną
do wersji 1-60 MHz  i trochę łatwiejszą w montażu
i wzbogaconą o dodatkową funkcję wobuloskopu
i albo postaram się że będzie to w obsłudze nowego programu DC6JN
albo będzie to rozszerzenie obsługiwane przez wobler OM3CPH







Poniżej trochę zdjęć  itp ...

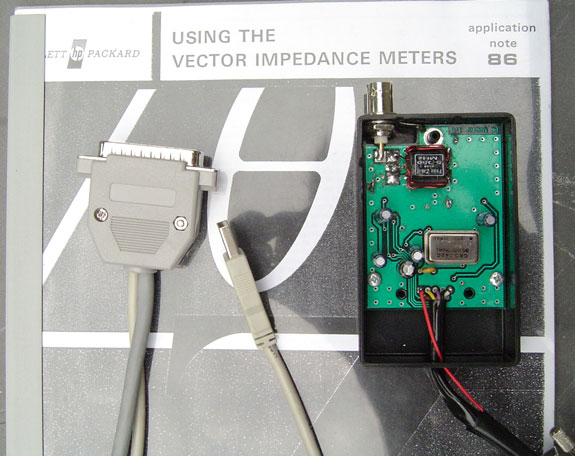

wersja 1

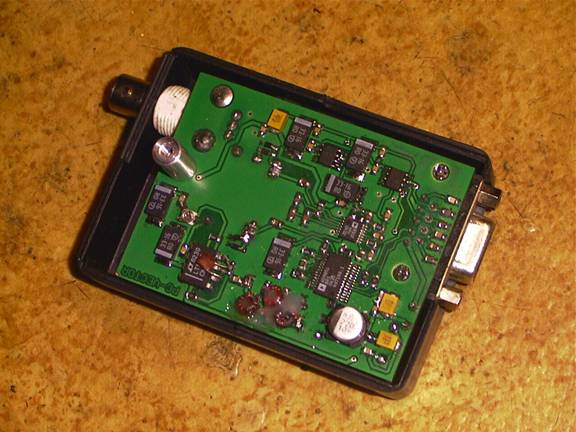

urządzenie OK2BUH

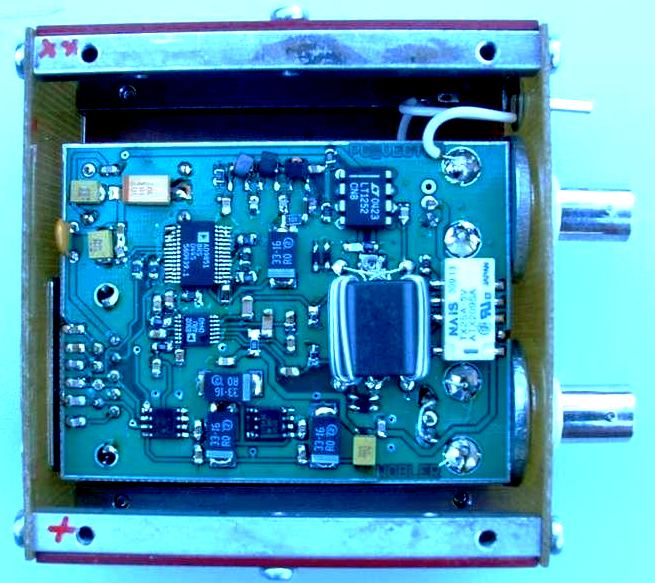

Urządzenia OK2SAI  - wersja TRZECIA





wizualizacja pomiarów bez PC





kilka ładnych  ekranów z pomiarów

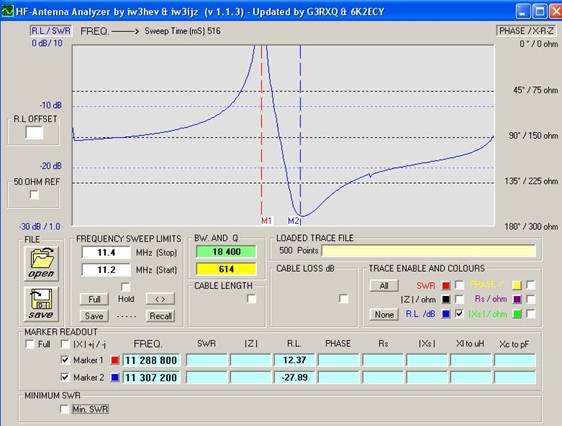

Pomiar kwarcu - widać oba rezonanse !!!!!!!

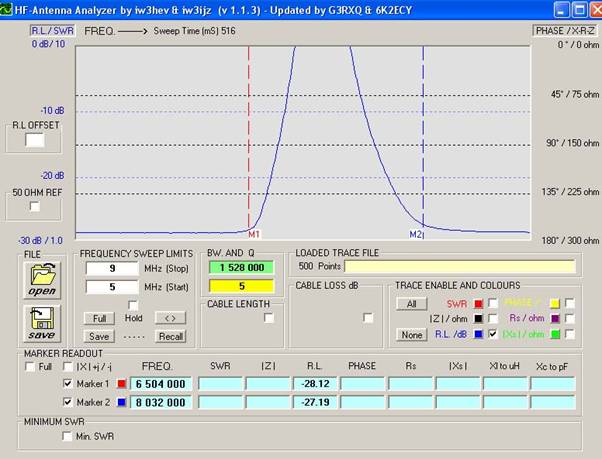

Filtr LC - góra i dół wykresu

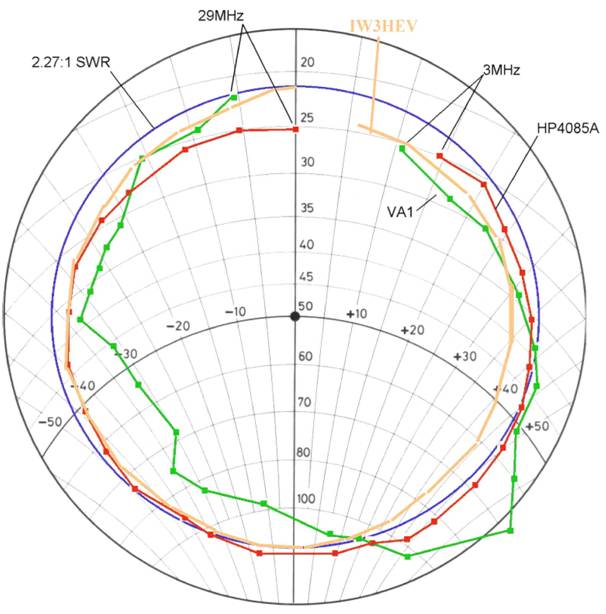

ładny wykres....









to na razie na tyle....





 Wszelkie pytania i sugestie kierować na email....

email: sp2swj@poczta.onet.pl

 albo do księgi gości - J
