VNA i wykresy pana Smitha

http://ac6la.com/zplots.html

Ta ciekawa aplikacja napisana jest na EXCEL-a

Program umożliwia:

- odczyt plików CSV zapisanych z programu do VNA w wersji 1.4.0a by SP2SWJ/SP7DPT

http://www.sp2swj.sp-qrp.pl/VNA3p2/VNA3p2.htm#_Instalowanie_oprogramowania

- odczyt miniVNA oraz VNA MEGA8 z interfejsem USB by SP2SWJ

http://www.sp2swj.sp-qrp.pl/IW3HEV/VNA3p_montaz/VNA_USB/VNA3p_RS232USB_prototype.JPG

http://www.sp2swj.sp-qrp.pl/IW3HEV/VNA3p_montaz/VNA_USB/VNA3p_USBonly.pdf

- odczyt VNA z zewnętrznym interfejsem MEGA8 USB by SP2SWJ

(do VNA3p na LPT podłączamy magiczny kabelek i do PC z USB - i wszystko gra i buczy)

http://www.sp2swj.sp-qrp.pl/VNA_IF/VNA_IF.htm

- odczyt VNA z zewnętrznym interfejsem MEGA32 LCD MAX by SP2SWJ

(do VNA3p na LPT podłączamy magiczny kabelek i do PC z USB - i wszystko gra i buczy)

http://sp3swj.googlepages.com/VNA_LCD_MAX.pdf

http://sp3swj.googlepages.com/

Poniżej kilka ekranów jeszcze z wersji BETA programu opisanego na WWW :

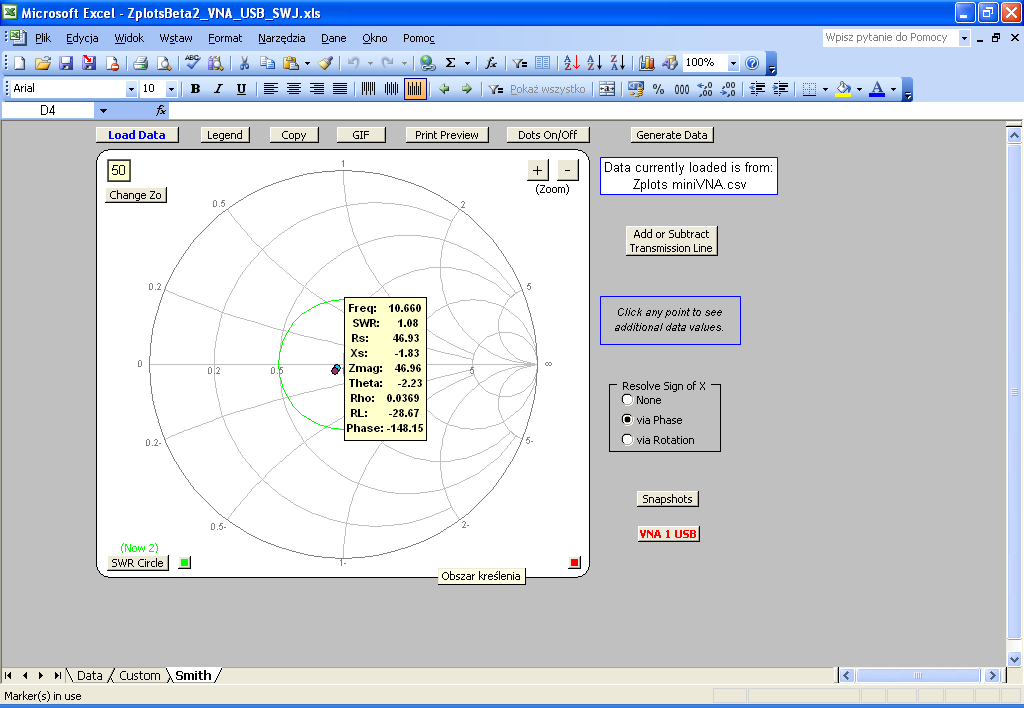

pomiar terminatorka 50 om

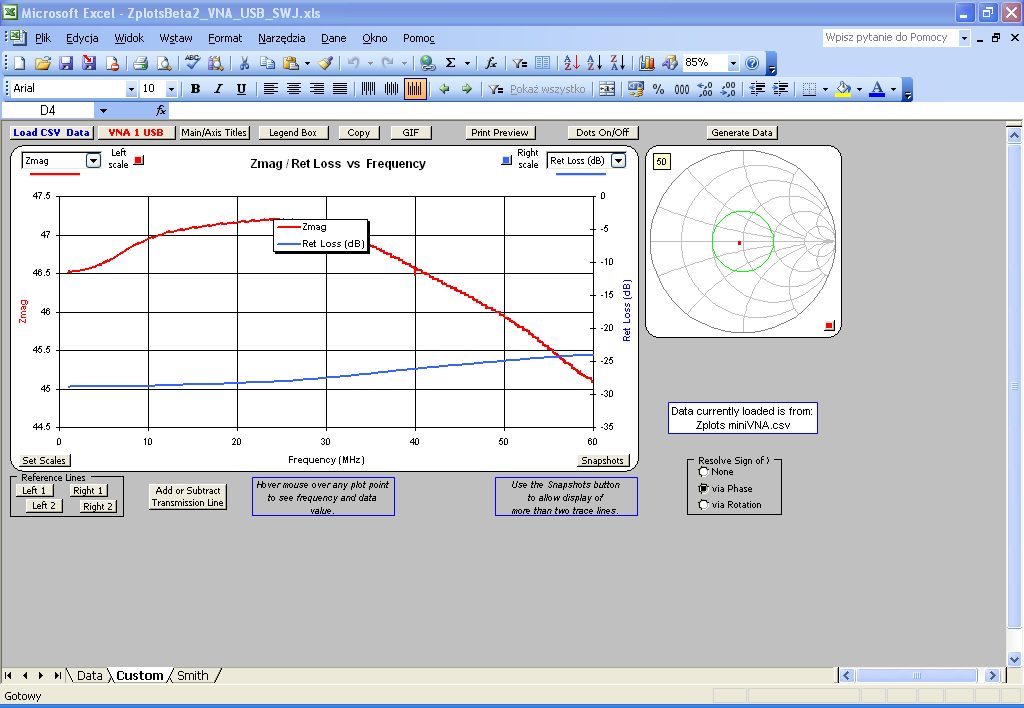

pomiar jakiegoś kiepskiego kwarcu

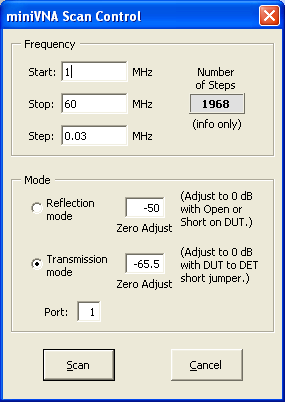

Okno odczytu VNA na porcie RS232

na wesoło :-) z ... http://www.omicron-lab.com/RFGeek_Jokes/RFGeek_Jokes01.html

Fajny link

http://www.rfcafe.com/business/software/smith_chart_for_excel/smith_chart_for_excel.htm
