SP3SWJ - Interface RS232-USB for VNA IW3HEV

kilka szybkich notatek by SP3SWJ

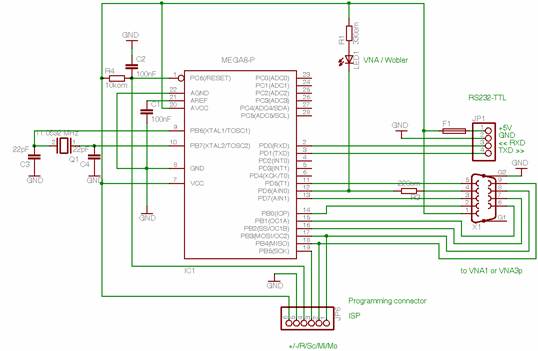

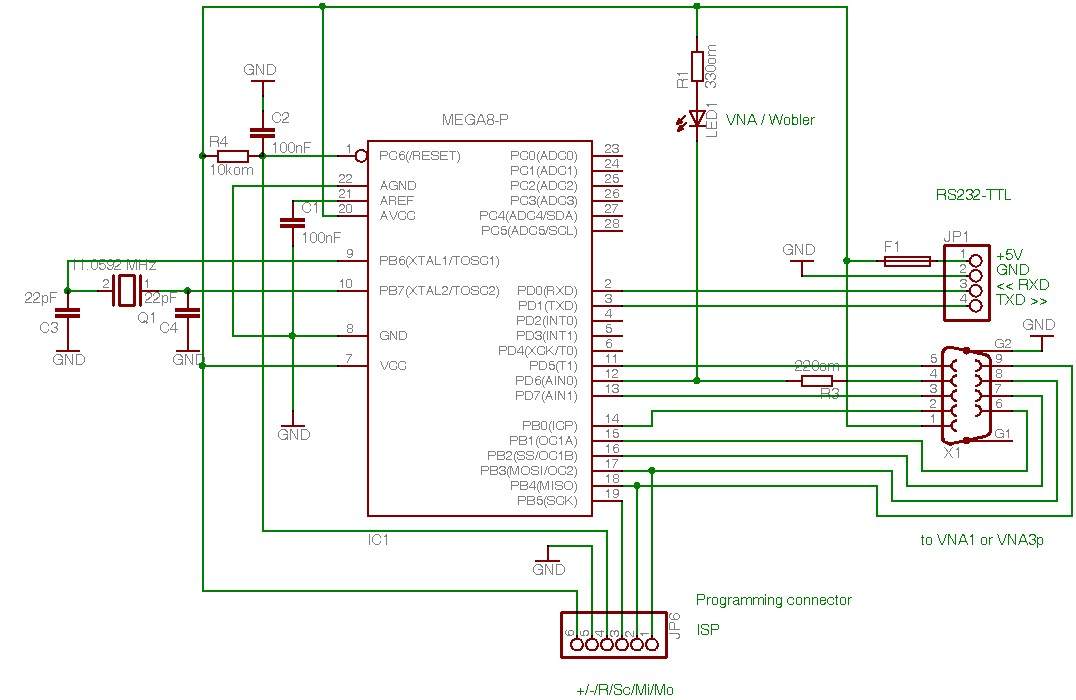

Schemat VNA_IF.pdf VNA_IF.jpg

Program HEX for ATMEGA8-16PU VNA_IF.HEX

kolejność czynności programowania - jak dla sterownika LCD

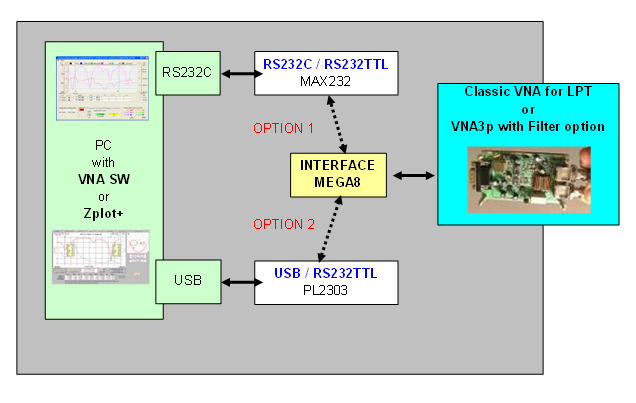

Procesorka do komputera PC trzeba podłączyć za pomocą interfejsiku

dopasowującego napięcia - wystarcza sygnały TX RX i masa

może to być klasyczny układ MAX232

albo kabelek od komórki z interfejsikiem USB/COM ( PL2303, FTDI232, ARKcośtam)

co i jak zmontować na pająka - INFO TUTAJ

Part Value

C1 100nF1

C2 100nF1

C3 22pF

C4 22pF

F1 fuse 300mA

IC1 MEGA8-16PU

JP1 1X04 pinhead

JP6 1X06 pinhead

LED1 LED5MM

Q1 11.0592 MHz XTAL

R1 330om

R3 220om

R4 10kom

X1 DB9
