Programowanie procesora ATMEGA 32 za pomocą ISP  do VNA LCD



Ze strony

http://www.amwaw.edu.pl/~adybkows/elka/ispprog.html



należy pobrać program   http://www.amwaw.edu.pl/~adybkows/elka/ispprog.zip





kolejność czynności podczas programowania



  1. Odtłaczamy LCD (dla pewności - z LCD też powinno się programować)
  2. Sprawdzamy czy nie mamy  na PCB zwarcia na 5V do masy
  3. Podłączamy kabel  ISP do PC a potem do PCB
  4. podłączamy zasilanie  5V z USB dla płytki procesora
  5. Uruchamiamy program
  6. Konfigurujemy
  7. Klikamy READ SIGNATURE - powinno zwrócić nazwę procesora
  8. Wybieramy plik do zaprogramowania  ( File for programming flash)  ikona KATALOGU
  9. Klikamy EREASE AND PROGRAM ALL
  10. KLIKAMY  FUSE  i ustawiamy zgodnie z opisem poniżej
  11. ustawiamy każda linijkę  i potem PROGRAM
  12. Programowanie zakończone





niezbędne rysunki są poniżej

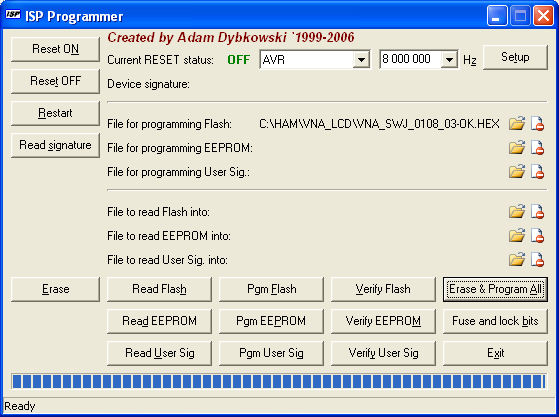

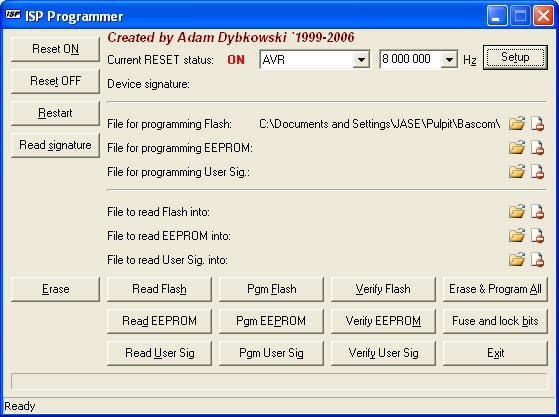

okno programatora

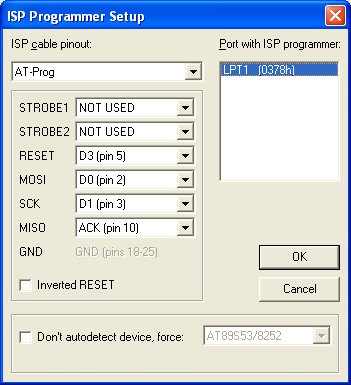

okno ustawień interfejsu programatora

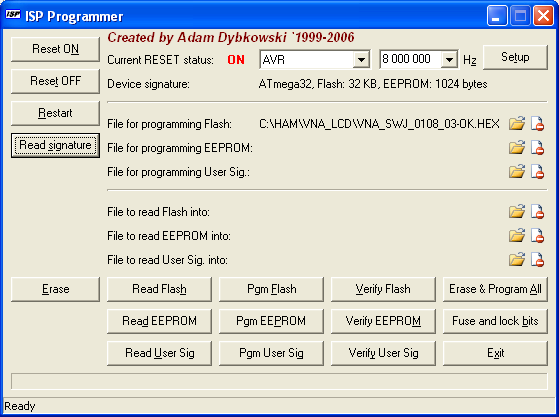

po kliknięciu  READ SIGNATURE

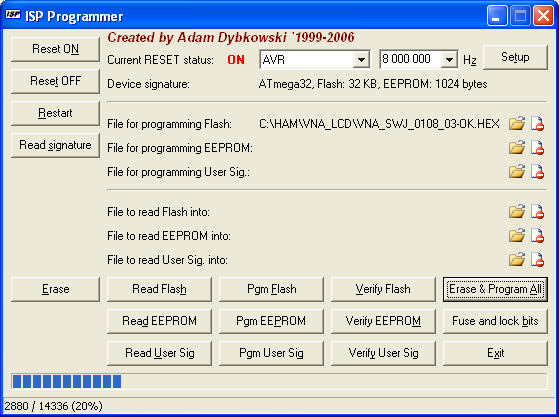

Trwa programowanie



Scalak zaprogramowany

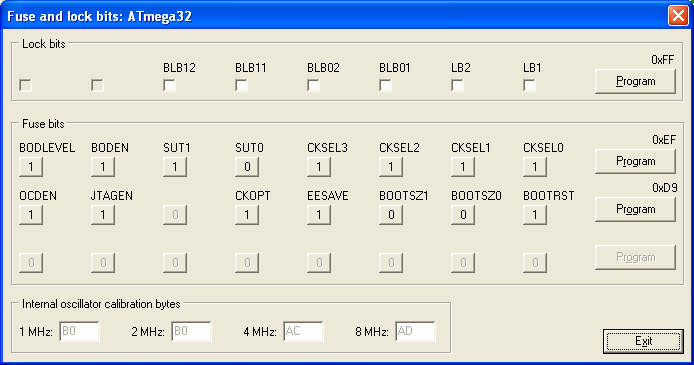

Ustawienia FUSE

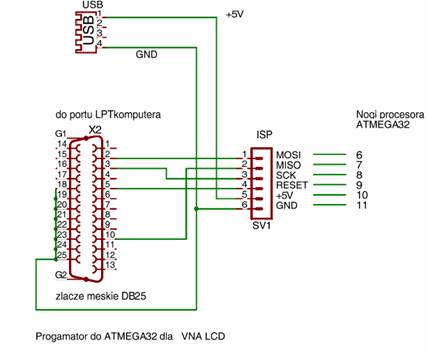

kabel programatora do  ATMEGA

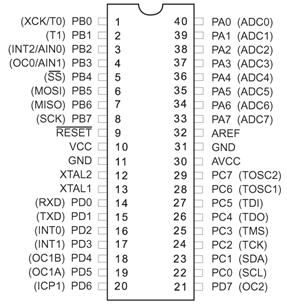

Proszę zwrócić uwagę że kolejność pinów jest TAKA SAMA  w ISP  jak nóżek scalaka !!!



Do przeprowadzenie programowania procesor musi być

zasilany +5V i mieć podłączony KWARC z kondensatorami



Najlepiej na płytce zamontować złącze ISP - pozwoli to na programowanie bez wyjmowania układu z podstawki



Jeżeli nie zasilamy z USB  to zalecane jest zasilanie

scalaka przez stabilizator 5V  np z baterii 9V
