Dual DDS - czyli DDS2
VFO + BFO
właśnie powstaje coś NOWEGO i zapewne FAJNEGO
Jeżeli kogoś zaciekawiło
co to jest ....
niech zapyta albo zgadnie -)))
Powrót ...>>>
niżej
niżej
niżej
niżej
niżej
niżej
.
.
.
.

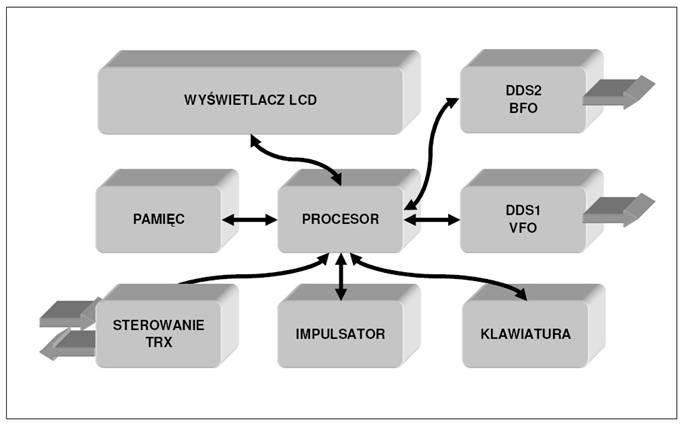

albo zobaczy rysunek poniżej -)))
Wszystkie dotychczasowe funkcje syntezy działają BEZ ZMIAN
osoby które nie zamontują dodatkowej PCB wogóle nie zauważą że jest coś więcej -)
Obydwa układy DDS pracują z tego samego WZORCA częstotliwości,
a więc sygnały z obu DDS są zgodne w fazie
Nowe oprogramowanie pozwala na:
TRYB VFO:
DDS2 generuje częstotliwość pośredniej która ustawiona jest w pamięci EEPROM
dla każdego z trybów LSB USB i CW generowana jest inna częstotoliwość.
Na wyjściu DDS1 jest zawsze częstotoliwośc:
VFO+BFO dla trybu dodawania pośredniej „1”
VFO+BFO dla trybu odejmowania pośredniej „0”
UWAGA:
Nowe oprogramowanie po resecie pamięci
EEPROM samoczynnie ustawia domylne parametry pracy dla pośredniej 9 MHz
TRYB GENERATORA:
W tym trybie na drugi DDS można wysłać na drugi DDS dowolną z częstotliwości z LCD
do DDS2.
DDS2 nie może być przestrajany - po prostu jest DRUGIM generatorem na którym możemy wysłać dowolną częstotliwość z dokładnością do 1 Hz
Do sterowania drugim DDS służą przyciski które są normalnie wykorzystywane w trybie VFO
KLAWISZ FUNKCJA
Band UP Częstotliwość A >> DDS2
Band DOWN Częstotliwość
B >> DDS2
MODE (xsplit)
DDS2 OFF
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

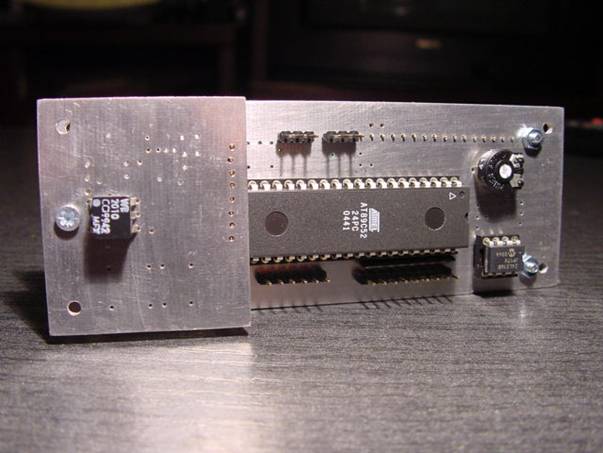

sposób podłaczenia dodatkowej płytki DDS2
oraz klawiatury
Oprogramowanie na razie wysyłane jest wyłącznie na EMAILA - trwaja drobne prace wykończeniowe -)) i testy
