Kilka zabaw z SVNA

http://sp3swj.googlepages.com/svna

7 sierpnia 2007-08-07

robiłem dochodzenie - dlaczego na pomiarach filtru LC widać dwie górki

pomiar filtru LC jest poniżej..

wstępnie pomęczyłem trochę SVNA.... wnioski na końcu

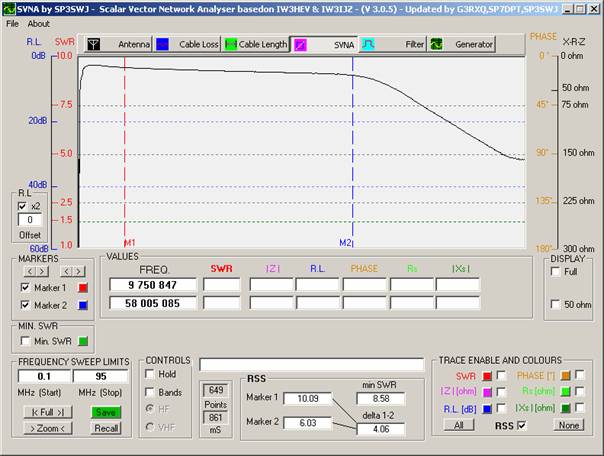

full LOOP

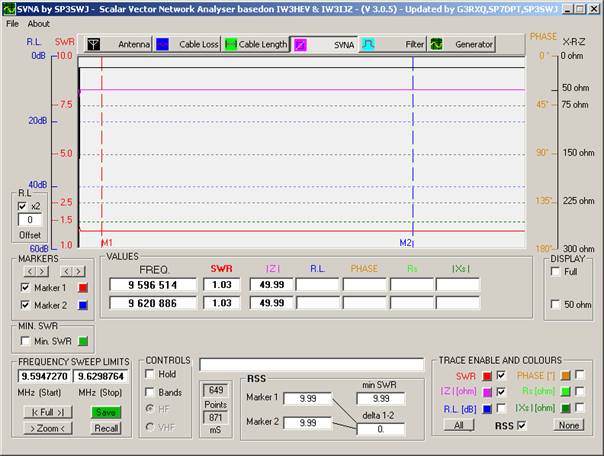

loop

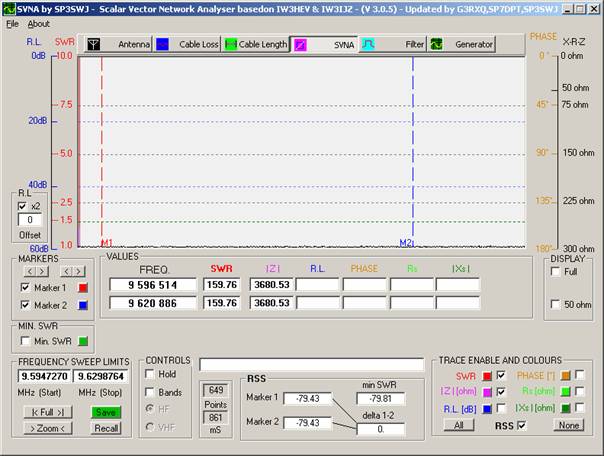

open

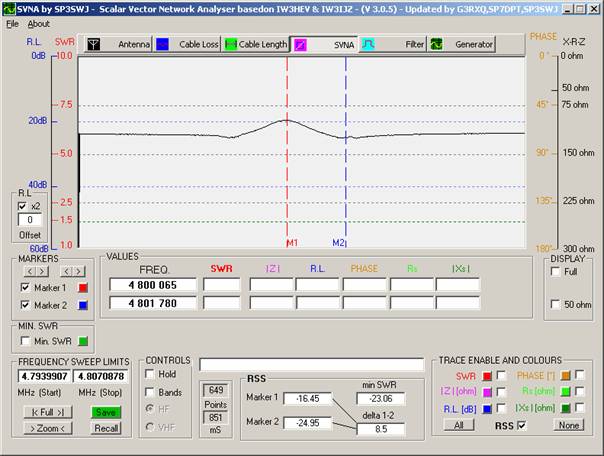

xtal

2x mniejsza f

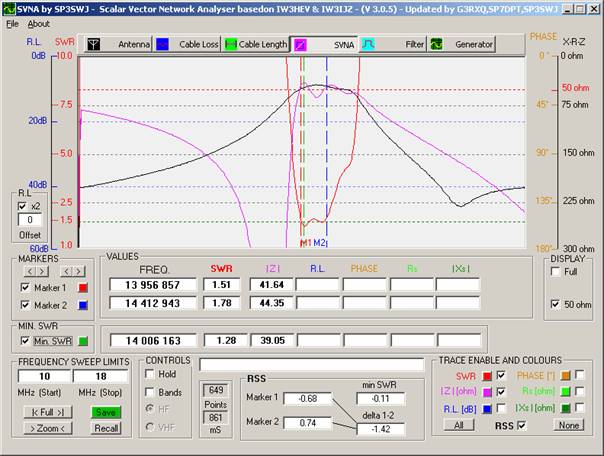

Filtr LC widok 10 -19 MHz

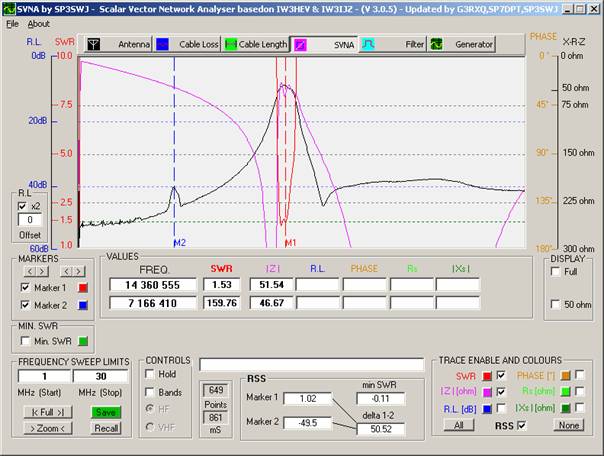

sygnał testowy +3dBm

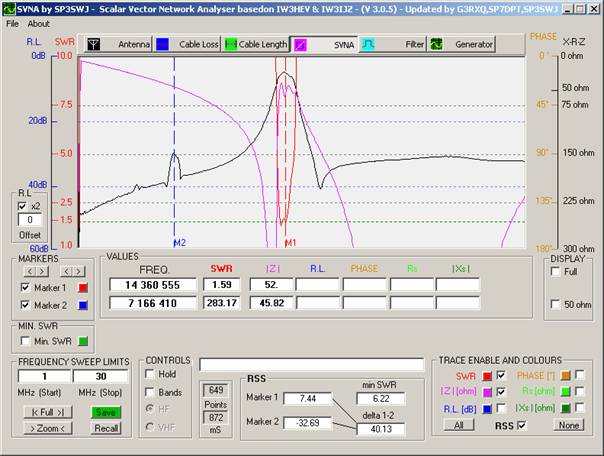

sygnał testowy +10dBm

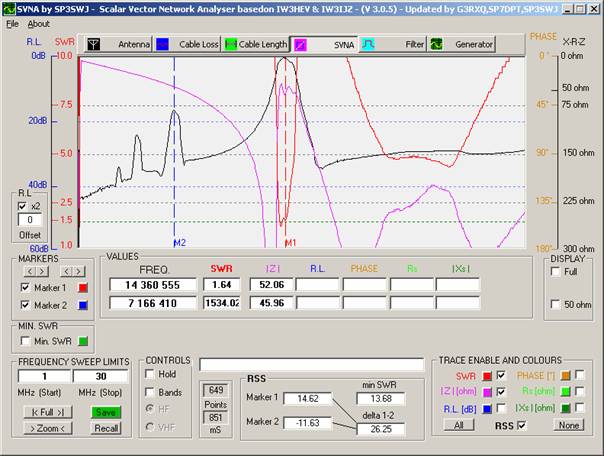

FIltr - mocno przesterowany sygnał testowy

pomiar sygnału wyjściowego z SVNA za pomocą oscyloskopu cyfrowego do 100 MHz z funkcja FFT potwierdził że druga harmoniczna sygnału 7 MHz jest na poziomie około -38 dB poniżej poziomu sygnału podstawowego

no ale nie ma się co martwić :-) 40 dB to 100 razy mniej :-) napięciowo

czyli jeżeli sygnał główny to 0,707 V nap skutecznego

to druga harmoniczna ma zawartość tylko 7,07 mV

ale mocowo to 10 000 razy mniej !!

Specjalnie do tego testu dorobiłem do DDS mały
wzmacniaczyk oraz płynna regulacje poziomu wcz

Podsumowując...

przy pomiarach za pomocą sondy o
dużej dynamice takie góreczki będą sprawą standardową
dla sygnału generatora co zawiera chociaż troszkę harmonicznych

z generatorem pracującym szerokopasmowo jest taki problem

że nie możemy sobie filtrować harmonicznych :-(

i tak to juz jest...
