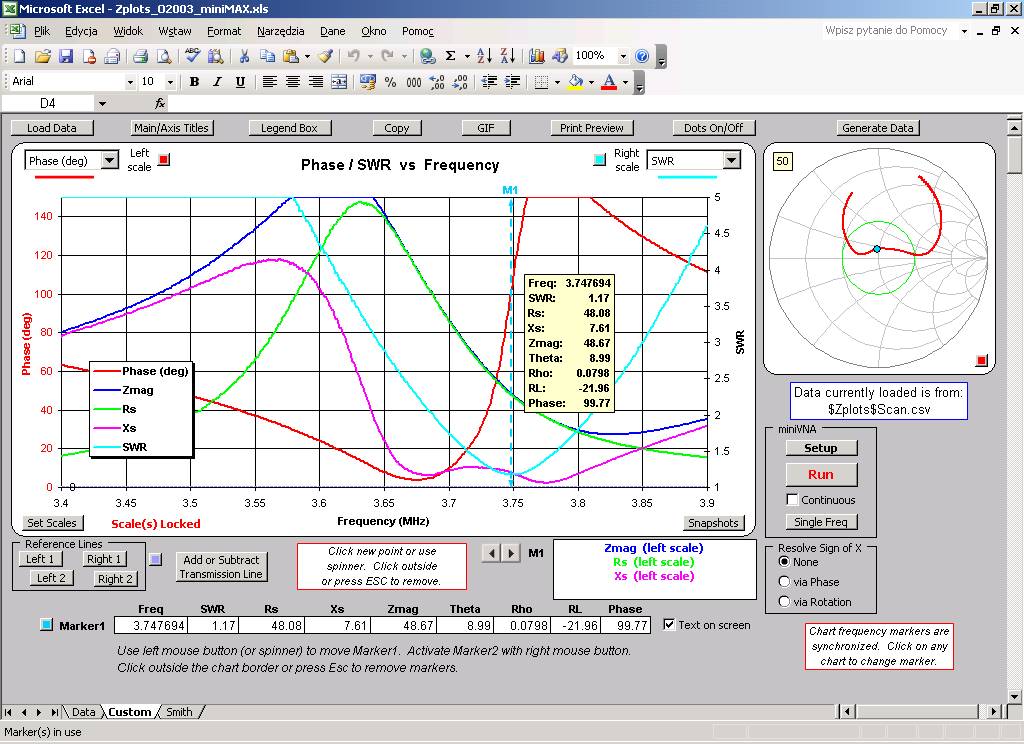

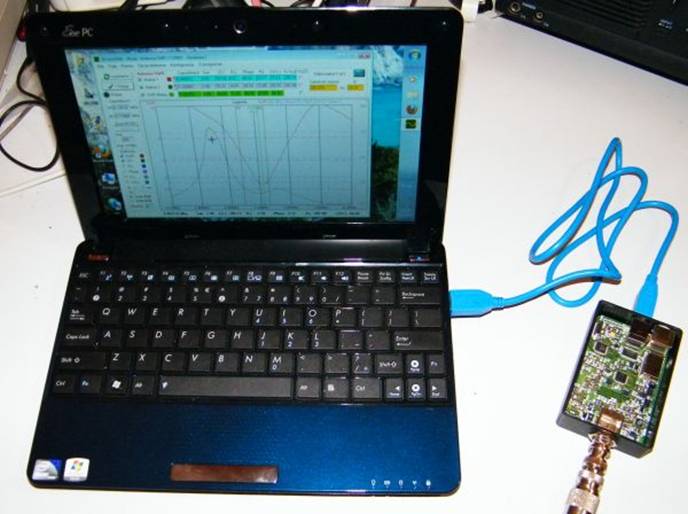

Przykład

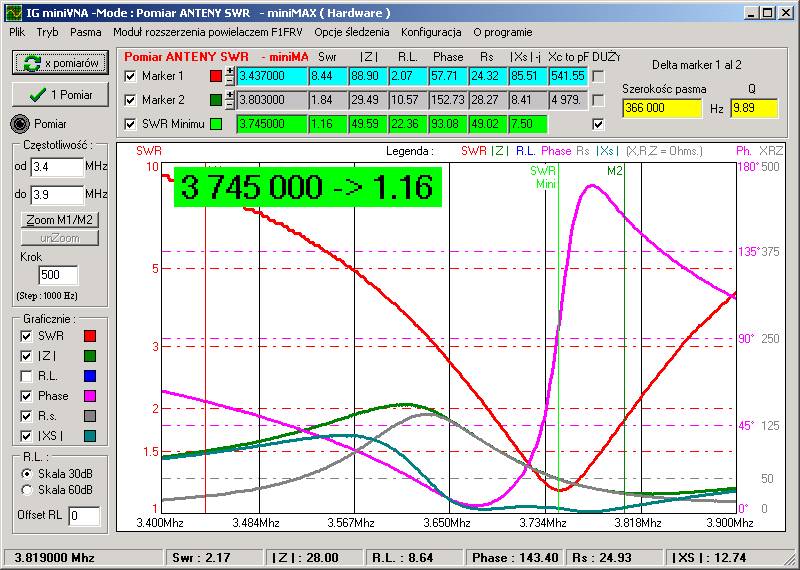

praktyczny :-) pomiar anteny

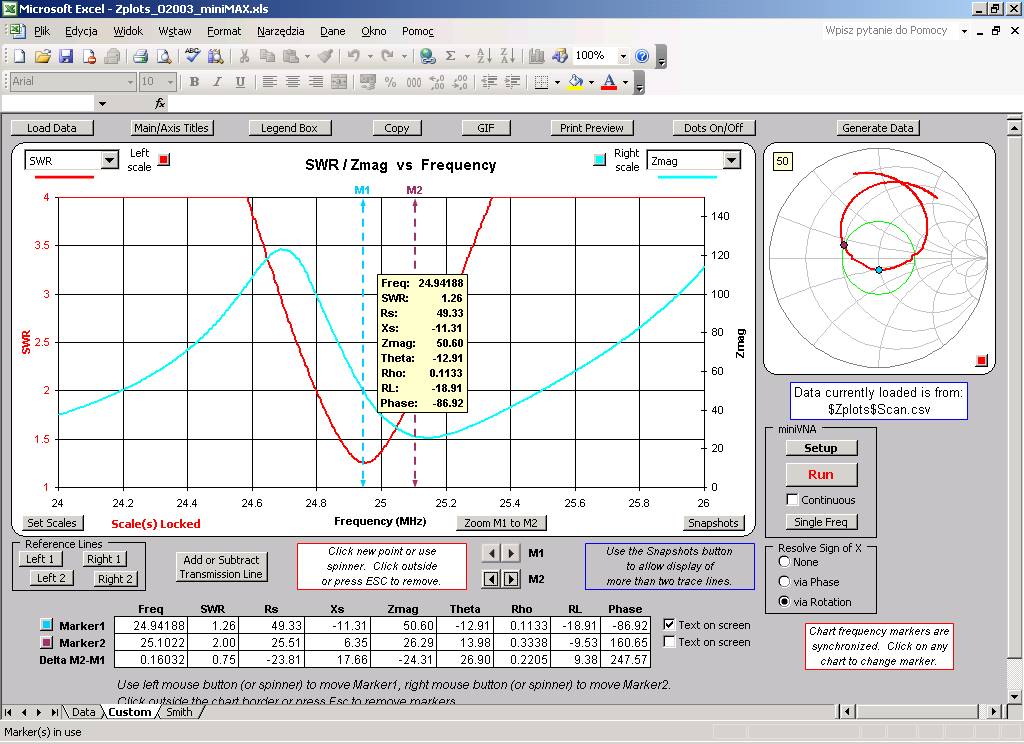

Nakładanie
pomiarów na lewym wykresie
Przed
użyciem miernika do pomiarów należy wykonać zawsze kalibrację programową - dla
wybranego zakresu pomiarowego odczytac parametr RL podczas pomiaru w trybie
OPEN (bez niczego na porcie BNC)

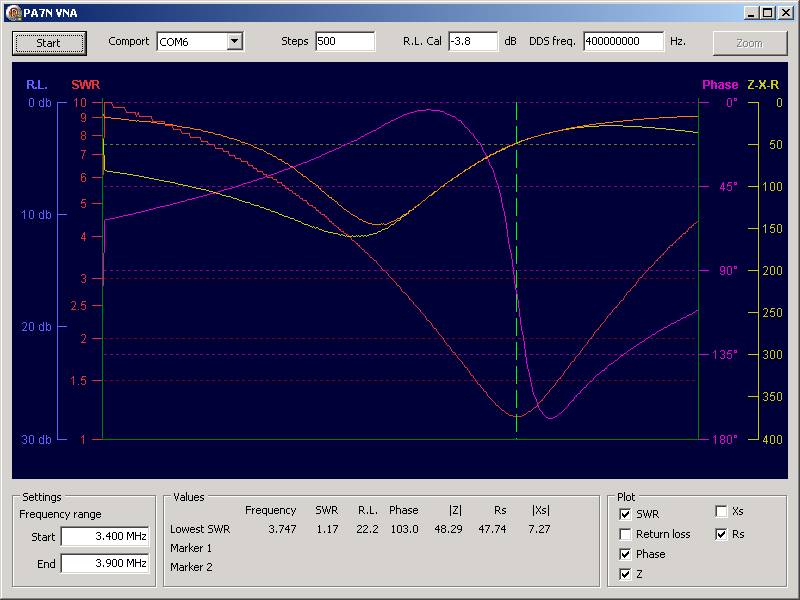

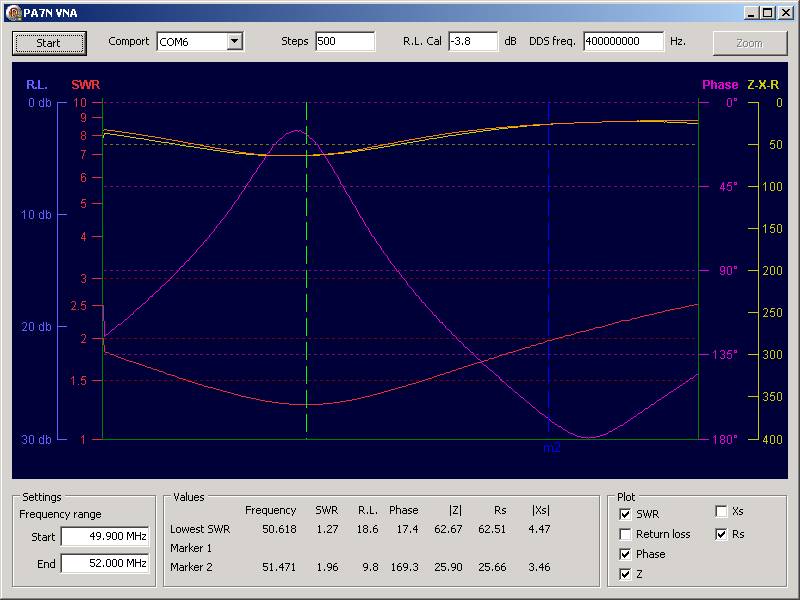

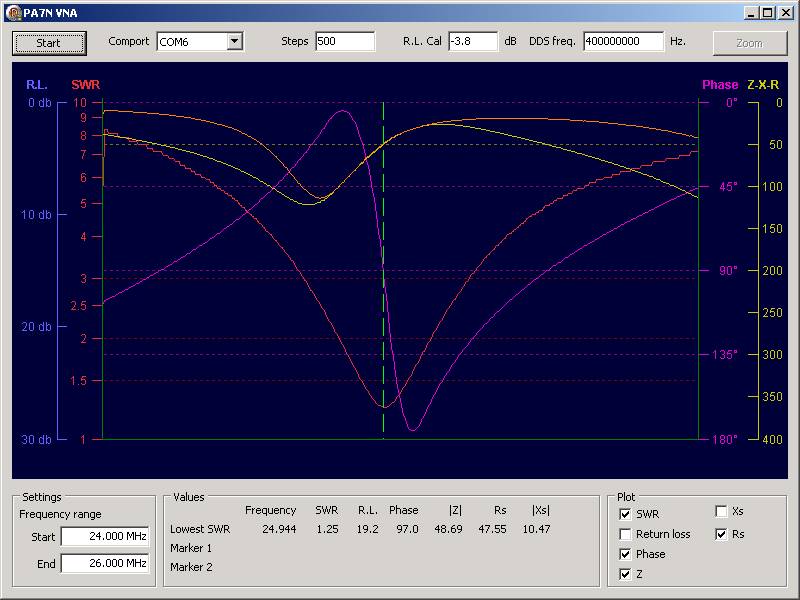

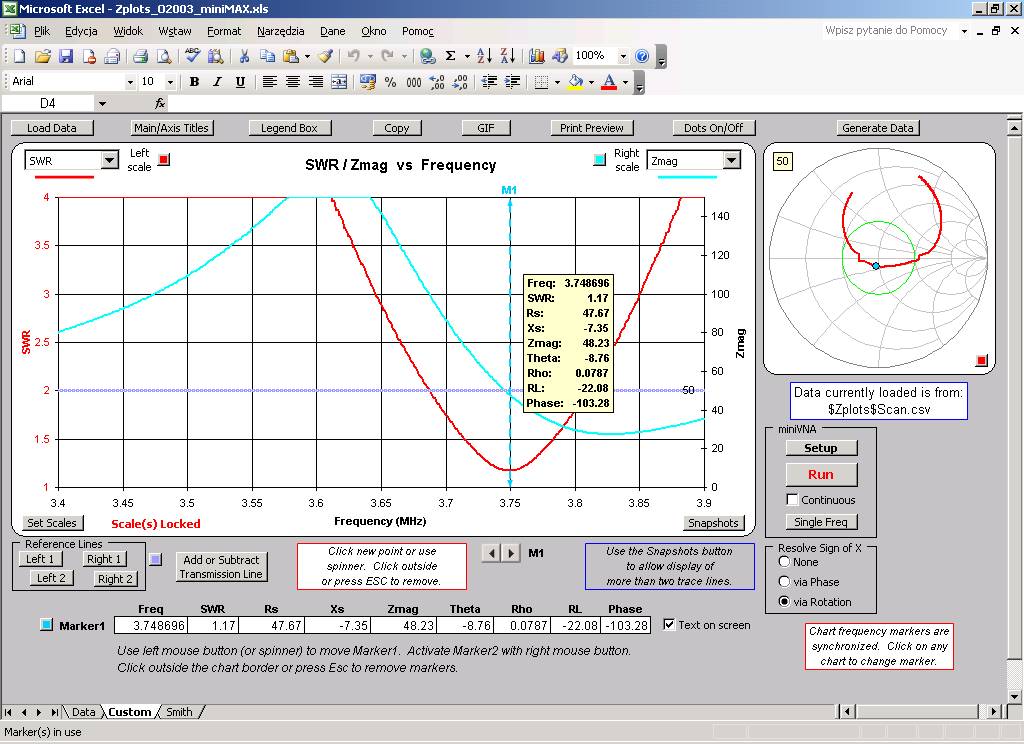

Dla programów PA7N,
VNA306, Zplot zawsze trzeba robić kalibracje parameru RL przed pomiarem dla
wybranego zakresy pomiarowego
Dla

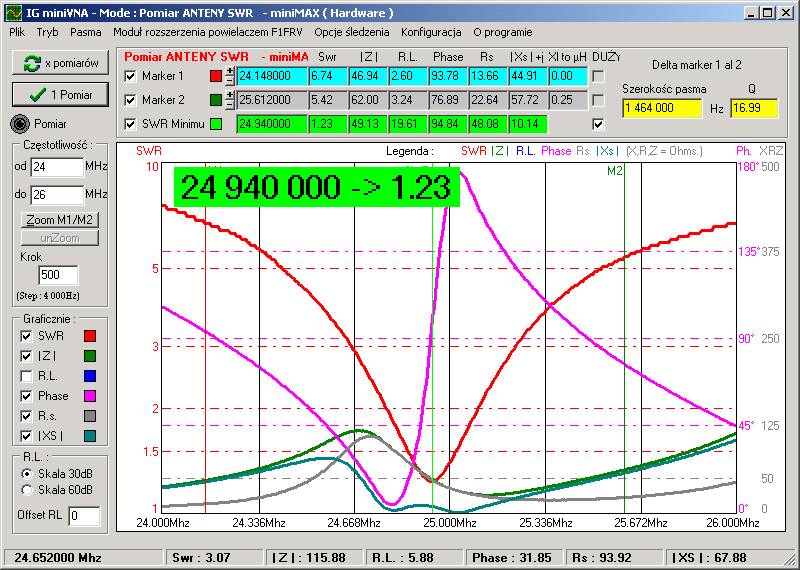

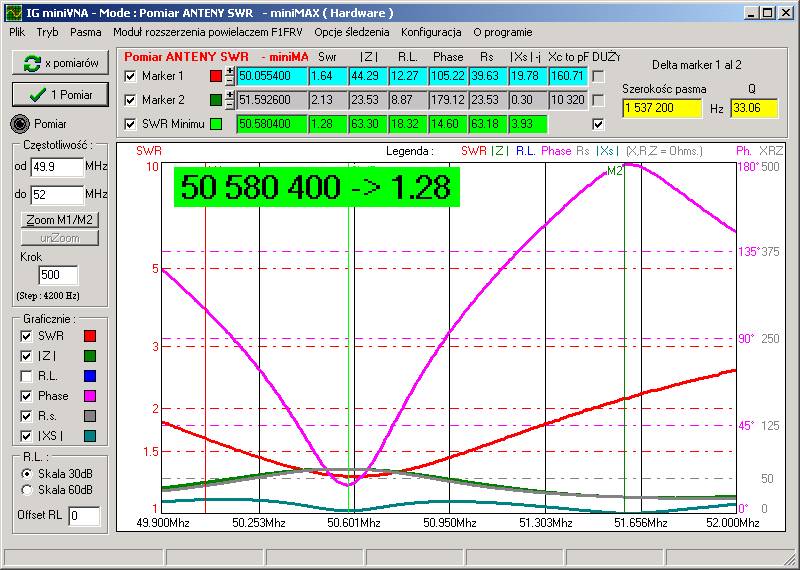

programów miniVNA230 miniVNA233 oraz IG-VNA kalibracje dla danej sztuki VNA
robimy raz, program robi zestaw pomiarów kalibracyjnych dla całego zakresu
http://sp2swj.sp-qrp.pl/SP3SWJ/miniMAX/PROGRAMY/

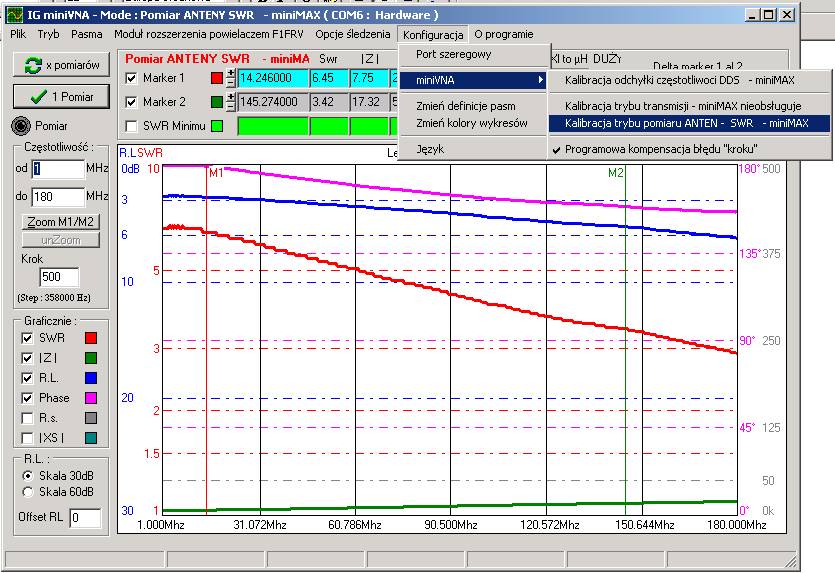

Uruchomienie
KALIBRACJI programowej
analizatora
anten VNA
Podczas
kalibracji nic nie podłączamy do portu BNC

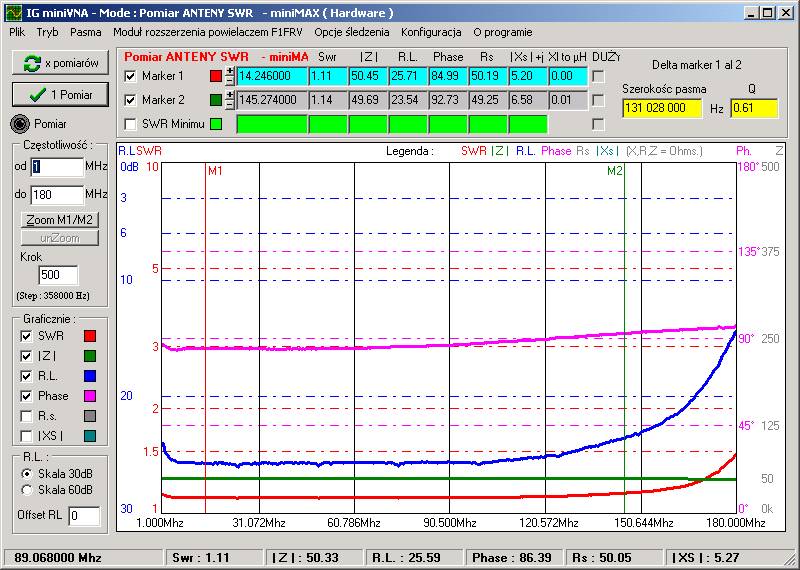

Pomiar
terminatora 50om po kalibracji
